法兰过滤器
法兰过滤器执行标及性能规范
公称通径 DN8-DN100、1/2"-10"
公称压力 PN1.6、2.5、4.0、6.4 MPA
壳体强度试验压力 PN2.4 、3.8 、6.0 、9.6 MPA
低压气密试验压力 0.8MPA
适用介质 水、油、气、硝酸类、醋酸类
设计及制造标准 ANSI B16.34、GB/T-12224-2015
试验标准 API598、GB/T13927-2008、EN12516-3
螺纹标准 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



法兰过滤器主要配件材料表
阀体 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
阀盖 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL

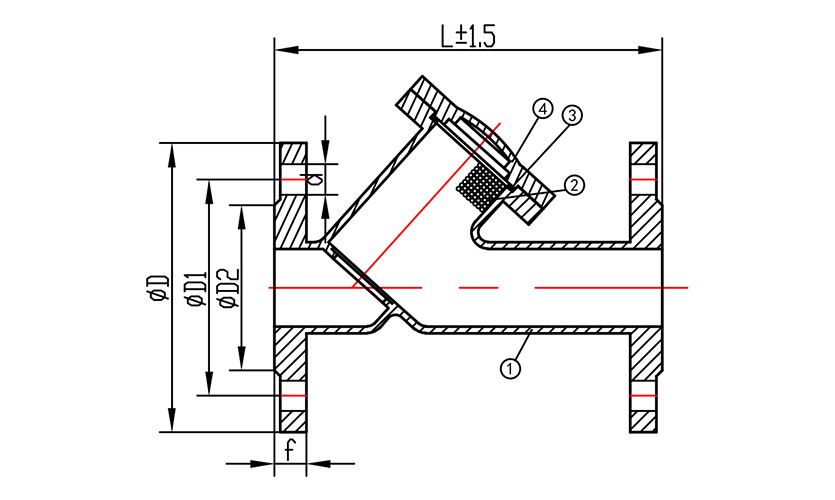

序号 零件名称 材质 数量
1 阀体 WCB/CF8/CF8M 1
2 滤网 S304/S316 1
3 垫圈 PTFE/RPTFE 1
4 阀盖 CF8/CF8M 1



主要尺寸
DN L±1.5 D D1 D2 f Z-d KG
40 200 150 110 85 16 4-18 5.42
50 230 165 125 99 16 4-18 6.84
65 290 185 145 119 18 4-18 10.405
80 310 200 160 135 18 8-18 12.565
100 350 220 180 155 18 8-18 16.27
125 400 250 210 185 20 8-18 25.38
150 480 285 240 210 20 8-22 35.42



产品说明

法兰过滤器是输送介质的管道系统不可缺少的一种过滤装置,法兰过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来去掉介质中的杂质,以保护阀门及设备的正常使用。法兰过滤器具有结构先进,阻力小,排污方便等特点。

安装与维护

1、根据过滤器的使用范围合理地使用。

2、安装前应将管道内的焊渣、杂物去掉干净,以免损坏过滤器。

3、安装时应按过滤器的箭头方向进行。

4、过滤器的运行及维护系统 工作一段时间后(一般不超过一周),应进行清洗,以去掉系统初始运行时积聚在滤网 上的杂质污物。在此后, 须定期清洗。清洗次数依据工况条件而定。若过滤器不带排丝堵,则清洗过滤器时要将滤网限位器以及滤网拆下。警告∶每次维护、清洗前,应将过滤器与带压系统隔离。清洗后,重新安装时要使用新的密封垫。

5、过滤器使用中,应定期检查是否工作正常,发现异常情况,应立即去掉,以免造成事故。

6、长期存放时,应置于通风干燥处,并定期检查和保养。
