Y型过滤器
Y型过滤器执行标及性能规范
公称通径 DN8-DN100、3/8"-4"
公称压力 PN6.4 MPA (800WOG)
壳体强度试验压力 PN、9.6 MPA
低压气密试验压力 0.8MPA
适用介质 水、油、气、硝酸类、醋酸类
设计及制造标准 ANSI B16.34、GB/T-12224-2015
试验标准 API598、GB/T13927-2008、EN12516-3
螺纹标准 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



主要配件材料表
阀体 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
阀盖 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
过滤网 SUS304、SUS316
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL

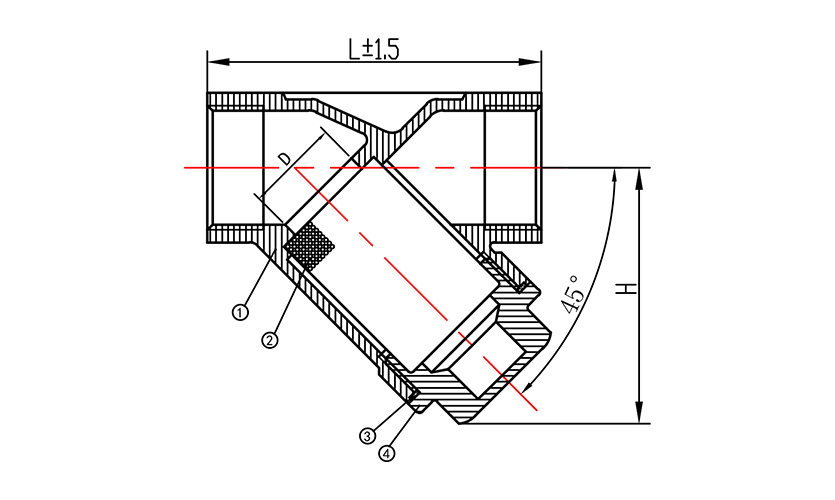

序号 零件名称 材质 数量
1 阀体 CF8/CF8M 1
2 过滤网 S304/S316 1
3 垫圈 PTFE/RPTFE 1
4 阀盖 CF8/CF8M 1



主要尺寸
SIZE 1/4" 3/8" 1/2" 3/4" 1" 1¼"
DN 8 10 15 20 25 32
D 8 10 15 20 25 32
L±1.5 54 54 59 73 84 97
H 35 35 45 60 63 80
(Kg) 0.135 0.120 0.155 0.275 0.355 0.55
续表
SIZE 1½" 2" 2½" 3" 4"
DN 40 50 65 80 100
D 40 50 65 80 100
L±1.5 106 127 165 188 232
H 88 109 138 153 196
(Kg) 0.73 1.235 2.43 3.835 5.835



产品说明

Y 型过滤器是输送介质的管道系统不可缺少的一种过滤装置,Y 型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来去掉介质中的杂质,以保护阀门及设备的正常使用。Y型过滤器具有结构先进,阻力小,排污方便等特点。

过滤精度18目至480目。

三、安装与维护

1、根据过滤器的使用范围合理地使用。

2、安装前应将管道内的焊渣、杂物去掉干净,以免损坏过滤器。 3、安装时应按过滤器的箭头方向进行。

4、过滤器的运行及维护系统工作一段时间后(一般不超过一周),应进行清洗,以去掉系统初始运行时积聚在滤网 上的杂质污物。在此后, 须定期清洗。清洗次数依据工况条件而定。若过滤器不带排丝堵,则清洗过滤器时要将滤网限位器以及滤网拆下。警告∶每次维护、清洗前,应将过滤器与带压系统隔离。清洗后,重新安装时要使用新的密封垫。

5、过滤器使用中,应定期检查是否工作正常,发现异常情况,应立即去掉,以免造成事故。

6、长期存放时,应置于通风干燥处,并定期检查和保养。

K 沃鼎阀门 SJFM牌,WOD牌,产品先进的设计理念结合的CNC加工技术,每一台阀门加工尺寸严格控制在公差范围内,所有结构设计和配件选型加工尺寸严格按照行业前端标准及6S,CE,TS,ISO9001,ISO14000,ISO18000,API,GB,标准执行。使每一台阀门达到实用,长寿命,为客户带来较高利用价值。
