B型截止阀
B型截止阀产品概述

B型截止阀执行标准及性能规范
公称通径 DN8-DN100、1/2"-4"
公称压力 PN1.6 MPA (200WOG)
壳体强度试验压力 PN2.4 MPA
低压气密试验压力 0.8MPA
适用介质 水、油、气、硝酸类、醋酸类
设计及制造标准 ANSI B16.34、GB/T-12224-2015
试验标准 API598、GB/T13927-2008、EN12516-3
螺纹标准 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



主要配件材料表
阀体 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
阀盖 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
阀杆 SUS304、SUS316 、SUS316L、SUS321、SUS2205
阀座 SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL

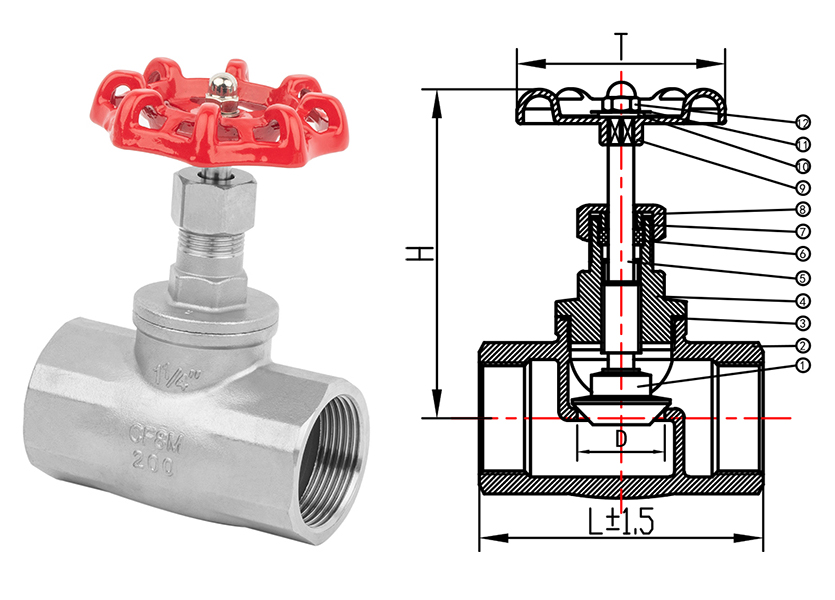

序号 零件名称 材质 数量
1 阀 瓣 CF8/CF8M 1
2 阀 体 CF8/CF8M 1
3 垫 圈 PTFE/RPTFE 1
4 阀 盖 CF8/CF8M 1
5 阀 杆 S304/S316 1
6 填 料 PTFE/RPTFE 1
7 压 盖 S201/S304 1
8 螺 母 S201/S304 1
9 手 轮 铸铁 1
10 垫片 S201/S304 1
11 铭牌 铝合金 1
12 螺 母 S201/S304 1



主要尺寸
SIZE 1/2" 3/4" 1" 1¼"
DN 15 20 25 32
D 15 20 25 32
L±1.5 66 81 87 96
H 87 96 102 121
T 72 72 77 97
kg 0.43 0.59 0.79 1.06
续表
SIZE 1½" 2" 2½" 3"
DN 40 50 65 80
D 40 50 65 80
L±1.5 108 129 164 0
H 130 143 170 193
T 97 107 127 127
kg 1.43 2.00 4.00 5.72



产品说明

截止阀是用来关闭、开启和节流管道介质,截止阀可以阻断流体,在阀杆 作用力下形成良好密封; Y 型截止阀根据阀门的总体设计安装要求确定;截止止回阀在打开状态下可作为控制管道介质单向流动的元件,当介质顺流时由管线自身压 力的作用开启阀门,当介质倒流时依靠阀瓣自身重量和介质回流的压力作用在阀瓣 背部,使阀瓣与阀座形成密封,达到止回截流的目的。在 10%的开启位置至全开时,采用节流型阀瓣的截止阀对管线的流量调节是有用的。

该类阀门顺时针旋转手轮,阀瓣下降,直到将通道切断,阀门关闭。逆时针旋转手轮,阀瓣上升,直到碰到阳挡,阀门打开。对于电动装置阀门。在断电等 紧急情况下,可以使用备用手轮打开和关闭阀门。

K 沃鼎阀门 SJFM牌,WOD牌,沃鼎阀门,产品先进的设计理念结合的CNC加工技术,每一台阀门加工尺寸严格控制在公差范围内,所有结构设计和配件选型加工尺寸严格按照行业前端标准及6S,CE,TS,ISO9001,ISO14000,ISO18000,API,GB,标准执行。使每一台阀门达到实用,长寿命,为客户带来较高利用价值。
